概述
KJ372煤礦排水監控裝置，是目前國內先進的排水監控裝置。本裝置采用進口PLC（可編程序控制器）為核心，并以“煤礦安全規程”為依據，總結各煤礦在水泵控制的事故教訓，在此基礎上研制出的新一代排水監控裝置。
該裝置適用于煤礦有瓦斯、煤塵等爆炸性氣體的惡劣環境中，主要為井下排水水泵運轉提供準確、方便、直觀的安全控制。本裝置適用于煤礦及其它類似場合的水泵控制。
系統組成
本裝置由KXH15礦用本安型控制箱、PB127礦用隔爆型液晶顯示屏、KXJ1/127礦用隔爆兼本安型控制箱組成。
系統功能
裝置具有手動和自動兩種控制功能
裝置能顯示水泵啟動/停止、真水泵啟動/停止、電磁閥開/關、水泵的中壓力、電機的溫度、水池的液位、故障報警等狀態
裝置具有開關量、模擬量信號采集和開關量輸出的功能
裝置在水池水位出現異常（高、低）或電機溫度過高時能發出聲光報警信號
上翻頁，下翻頁用于控制顯示屏的畫面便于查看各個水泵的狀態
主要技術參數
額定工作電壓：AC127V
電源電壓波動范圍：標稱值的75%-110%
報警音響響度：>=85dB（A）
信號傳輸方式：TCP/IP（1310nm單模光纖）
傳輸速率：100Mbps
光發射功率：-5dBm-15dBm
接收靈敏度：<=-35dBm
最大傳輸距離：20km

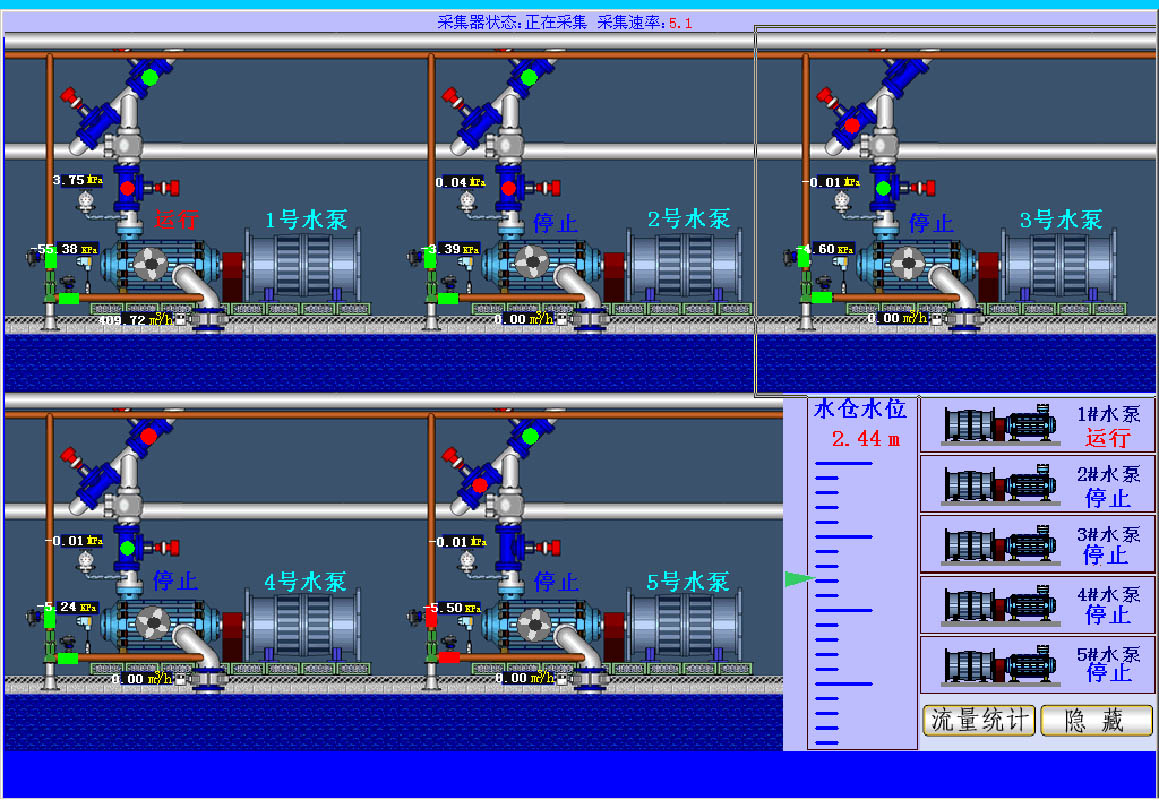

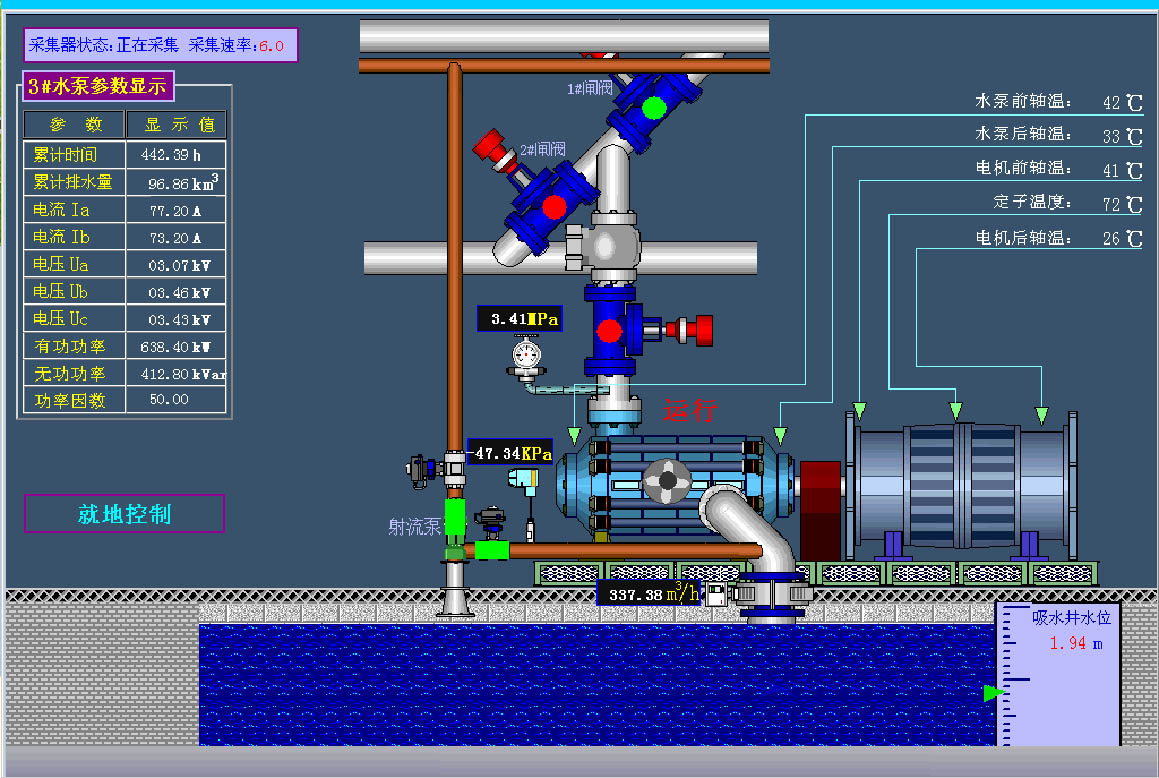

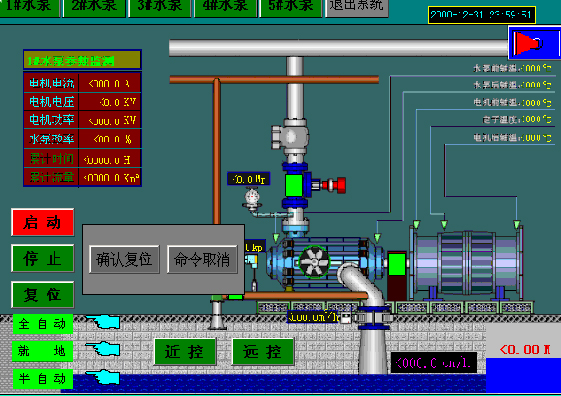

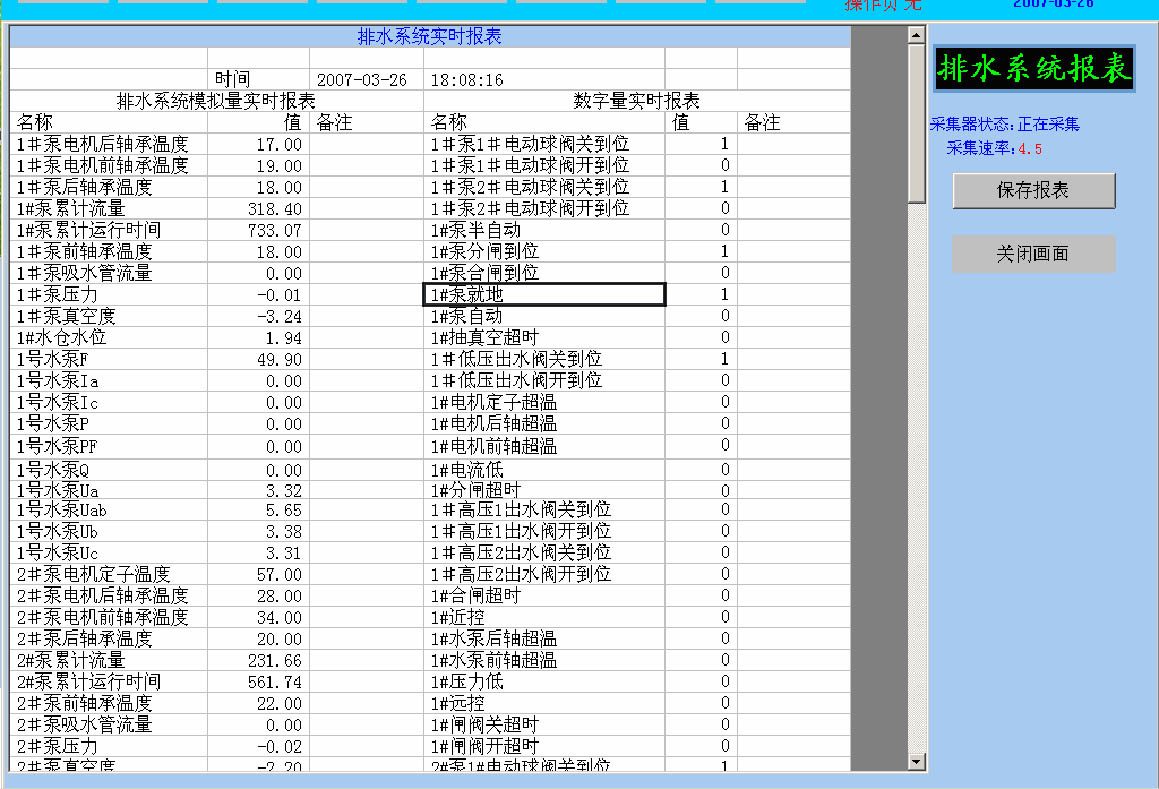

系統運行圖
